สรุปองค์ประกอบสำคัญของ Bag Filter, Pulse Valve, Solenoid Valve, Sequential Timer และการวัด Differential Pressure เพื่อประสิทธิภาพสูงสุดในโรงงาน
ในกระบวนการผลิตที่มีฝุ่นจำนวนมาก เช่น เครื่องพ่นทราย, งานขัด, งานโม่, งานผสม หรือสายพานขนถ่ายวัตถุดิบ การติดตั้ง Dust Collector System ควบคู่กับ Bag Filter (ถุงกรองฝุ่น) คือแนวทางหลักที่ช่วยลด PM, ป้องกันการอุดตันของเครื่องจักร และเพิ่มความปลอดภัยต่อผู้ปฏิบัติงาน
หัวใจของระบบคือวงจรการทำความสะอาดถุงกรองด้วย Pulse Valve (วาล์วยิงลม) ซึ่งสั่งงานโดย Pulse Valve Controller และ Sequential Timer ผ่านการเปิด-ปิดของ Solenoid Valve ตามช่วงเวลาที่ตั้งไว้ ช่วยให้ฝุ่นหลุดออกจากผิวถุงและคงประสิทธิภาพการกรองได้สม่ำเสมอ

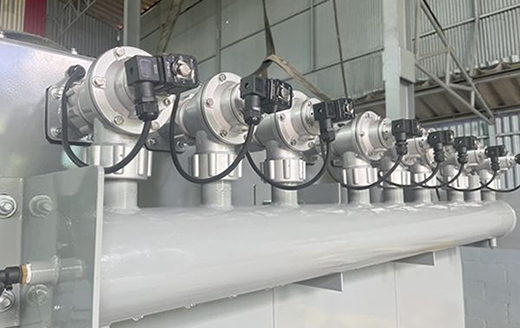

Pulse Valve ใช้ปล่อยลมแรงดันสูงเข้าสู่ท่อเป่าเพื่อสะบัดฝุ่นออกจากถุงกรอง ช่วยลดการสูญเสียความดันและยืดอายุการใช้งานถุงกรอง รูปแบบยอดนิยมประกอบด้วย Right Angle, Inline และแบบหน้าแปลน โดยเลือกให้เหมาะกับชุดท่อลมและพื้นที่ติดตั้ง
Solenoid Valve ทำหน้าที่เป็นตัวกระตุ้น (Actuator) ตามสัญญาณจาก Pulse Valve Controller ควบคุมการเปิด-ปิดของลมอัดเข้าสู่ Pulse Valve ให้ทำงานเป็นจังหวะตามลำดับ (Sequential) และลดการใช้ลมเกินจำเป็น
Sequential Timer จัดลำดับการยิงลมทีละแถว/ทีละช่อง กำหนด Pulse Width และ Interval ได้ตามสภาพฝุ่นและจำนวนถุง ช่วยให้ Dust Collector System ทำงานคงที่และประหยัดพลังงาน
อุปกรณ์วัด Differential Pressure (ความดันต่าง) ระหว่างห้องอากาศสกปรกและสะอาดของ Bag Filter ใช้เป็นตัวชี้วัดการอุดตันและวางแผนบำรุงรักษาแบบ Condition-Based ถ้าค่า DP สูงกว่าค่าตั้งเป็นเวลานาน ควรปรับการตั้งค่า Sequential Timer หรือหยุดตรวจสภาพถุงกรอง
ในระบบจริงอาจมี Control Valve อื่น ๆ เช่นวาล์วปิด-เปิดสายลมหลัก วาล์วปรับแรงดัน/อัตราการไหล ตัวกรองไอน้ำมันและความชื้น เพื่อเสถียรภาพของการยิงลมและยืดอายุอุปกรณ์ทั้งหมด
แบรนด์ Pulse Valve ที่พบมากในโรงงาน ได้แก่ GOYEN, MECAIR, TAEHA, ASCO และ TURBO โดยแต่ละแบรนด์มีรุ่นให้เลือกตั้งแต่ขนาด 3/4", 1", 1-1/2" ถึง 2" ทั้งแบบไดอะแฟรมเดี่ยว/คู่ และระดับการป้องกันไอพี (เช่น IP65) ให้เลือกใช้ตามหน้างาน
| แบรนด์ | รูปแบบตัววาล์ว | ช่วงขนาดโดยทั่วไป | จุดเด่น |
|---|---|---|---|
| GOYEN | Right Angle / Inline / Flanged | 3/4" – 2" | ชิ้นส่วนแพร่หลาย ดูแลง่าย เอกสารครบ |
| MECAIR | Right Angle / Compact Manifold | 1" – 2" | ประสิทธิภาพการไหลดี ตัวเลือกคอยล์หลากหลาย |
| TAEHA | Right Angle / Inline | 1" – 2" | คุ้มค่า ทนทาน ติดตั้งง่าย |
| ASCO | Right Angle / Threaded / Flanged | 3/4" – 2" | อุตสาหกรรมหนัก งานต่อเนื่องสูง |
| TURBO | Right Angle / Through-Wall Connectors | 1" – 2" | อุปกรณ์เสริมครบ เช่น ข้อต่อทะลุกำแพงกรอง |

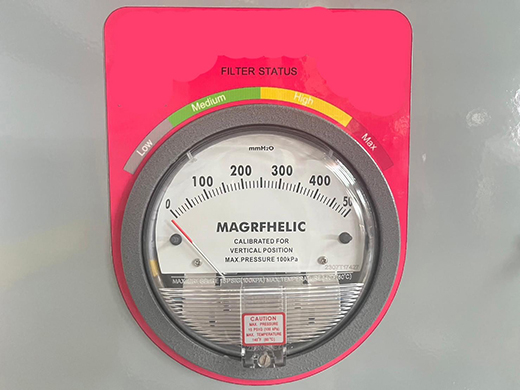

ติดตั้ง Differential Pressure Gauge / Differential Manometer เพื่อเฝ้าระวังการอุดตันของถุงกรองและปรับการทำความสะอาดแบบอัตโนมัติ หากค่า DP สูงขึ้นเรื่อย ๆ ให้เพิ่มความถี่การยิงลมหรือหยุดตรวจโดยด่วน
การใช้ Dust Collector System ที่ตั้งค่าดีและดูแลด้วยข้อมูลจาก Differential Pressure จะช่วยลดค่าใช้จ่าย บำรุงรักษาง่าย และเพิ่มความปลอดภัย เหมาะกับภาคส่วนต่อไปนี้:
เริ่มจากตรวจสอบ Differential Pressure ปัจจุบัน ปรับตั้ง Sequential Timer ให้เหมาะกับฝุ่น และเลือก Pulse Valve/Solenoid Valve ให้ตรงสเปคการไหลและแรงดันของคุณ
Sequential Timer คือโมดูลกำหนดช่วงเวลาและลำดับการยิงลม ส่วน Pulse Valve Controller คือชุดควบคุมที่รวมงานสั่งการ I/O, ป้องกัน, สถานะ และอาจมีฟังก์ชันอัจฉริยะเพิ่มเติม เช่น อ่านค่าจาก Differential Pressure Gauge เพื่อปรับรอบการทำความสะอาดอัตโนมัติ
เริ่มพิจารณาจากจำนวนถุง ความยาวถุง ขนาดหัวเป่า ปริมาณลมอัด และรูปแบบท่อร่วม แนะนำให้เทียบสเปคจากผู้ผลิต (เช่น GOYEN, MECAIR, TAEHA, ASCO, TURBO) เพื่อให้ได้แรงกระแทกอากาศเพียงพอและไม่สิ้นเปลืองลมเกินไป
ตรวจรั่วซึมท่อ/วาล์ว, สภาพไดอะแฟรมของ Pulse Valve, ความสะอาดหัวเป่า, ความดันลมอัด, การทำงานของ Solenoid Valve และตั้งค่า Sequential Timer ให้เหมาะสม
